蒸汽流量計現場安裝要求說明

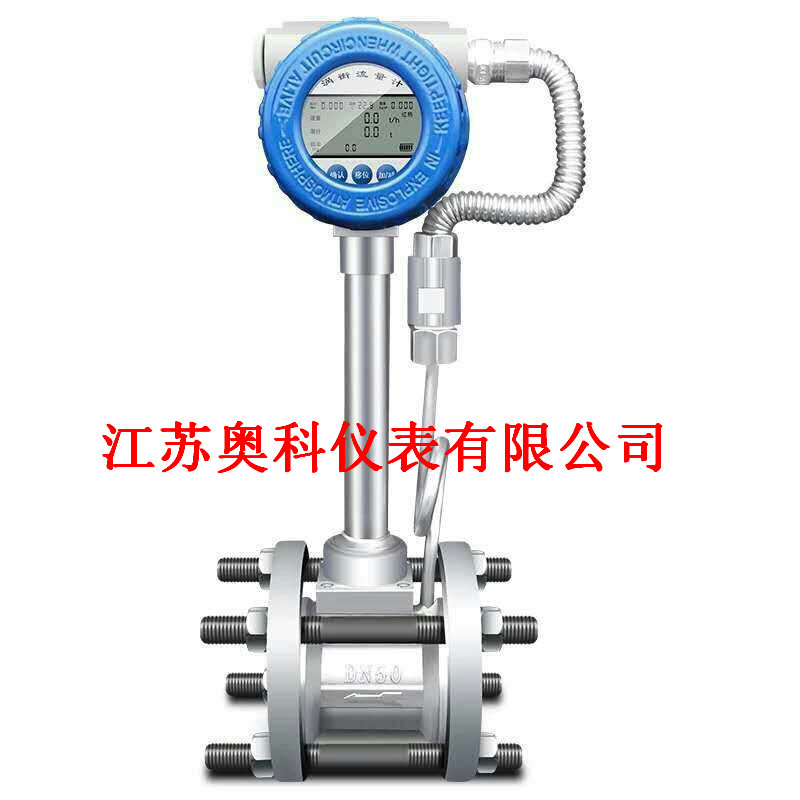

   AK-LUGB系列蒸汽流量計渦街流量?jī)x表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮?dú)鈿錃狻⑻烊粴?、煤氣? 、水和液體（如：水、汽油、酒精、苯類等）的計量和控制。渦街流量計蒸汽流量計可用于大、中、小型各種管道給排水、污水處理、工業循環，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量并可作為流量變送器應用于自動化控制系統中。今天我們主要來介紹一下蒸汽蒸汽流量計的現場安裝要求，希望可以幫助用戶更好的應用產品。

一、AK-LUGB系列蒸汽流量計的安裝要求：

1. 盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。 2. 避開高溫?zé)嵩春洼椛湓吹闹苯佑绊?。若必須安裝，須有隔熱通風措施。3. 避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。4. 蒸汽流量計應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。 5. 儀表最好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。6. 儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護

二、蒸汽流量計儀表管道安裝要求：

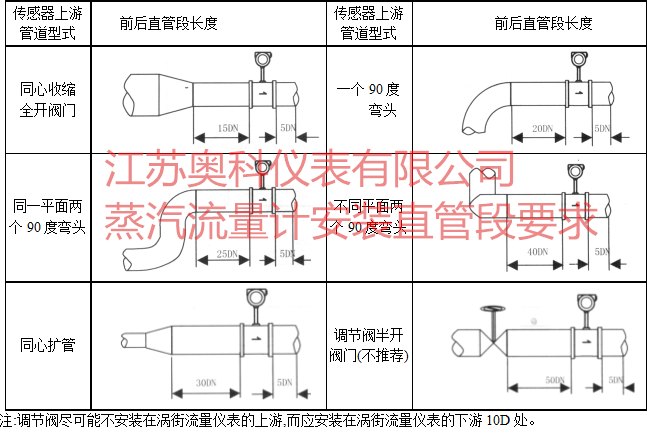

蒸汽流量計儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖 （一） DN為儀表公稱口徑 單位:mm

注:調節閥盡可能不安裝在渦街流量?jī)x表的上游,而應安裝在渦街流量?jī)x表的下游10D處。

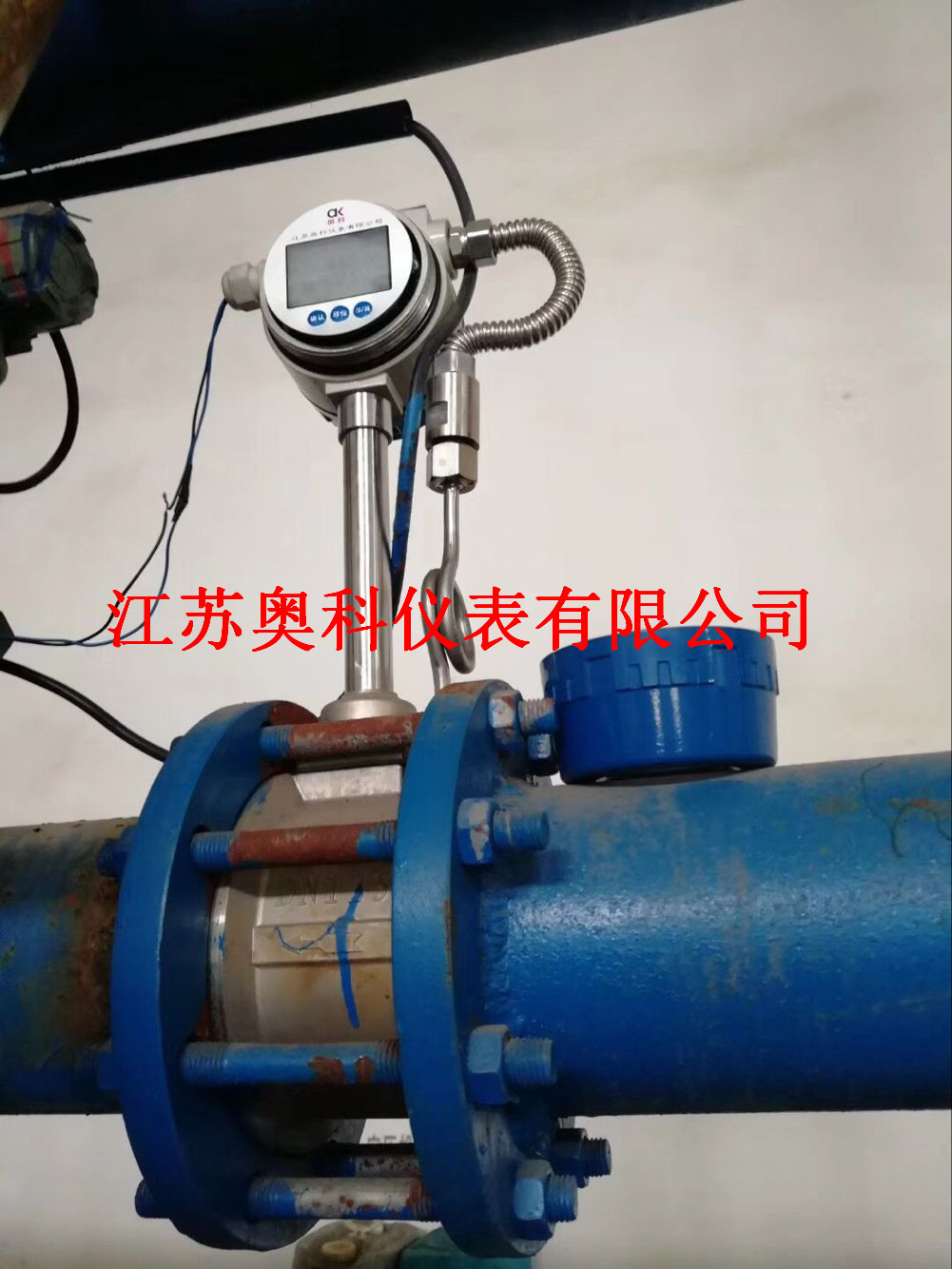

1. 上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系

0.98Db≤Dp≤1.05Db

2. 上、下游配管應與流量?jī)x表表體內徑同心，它們之間的不同軸度應小于0.05Db

3. 儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm

4. 測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處，見圖（七）。D為儀表公稱口徑，單位：mm

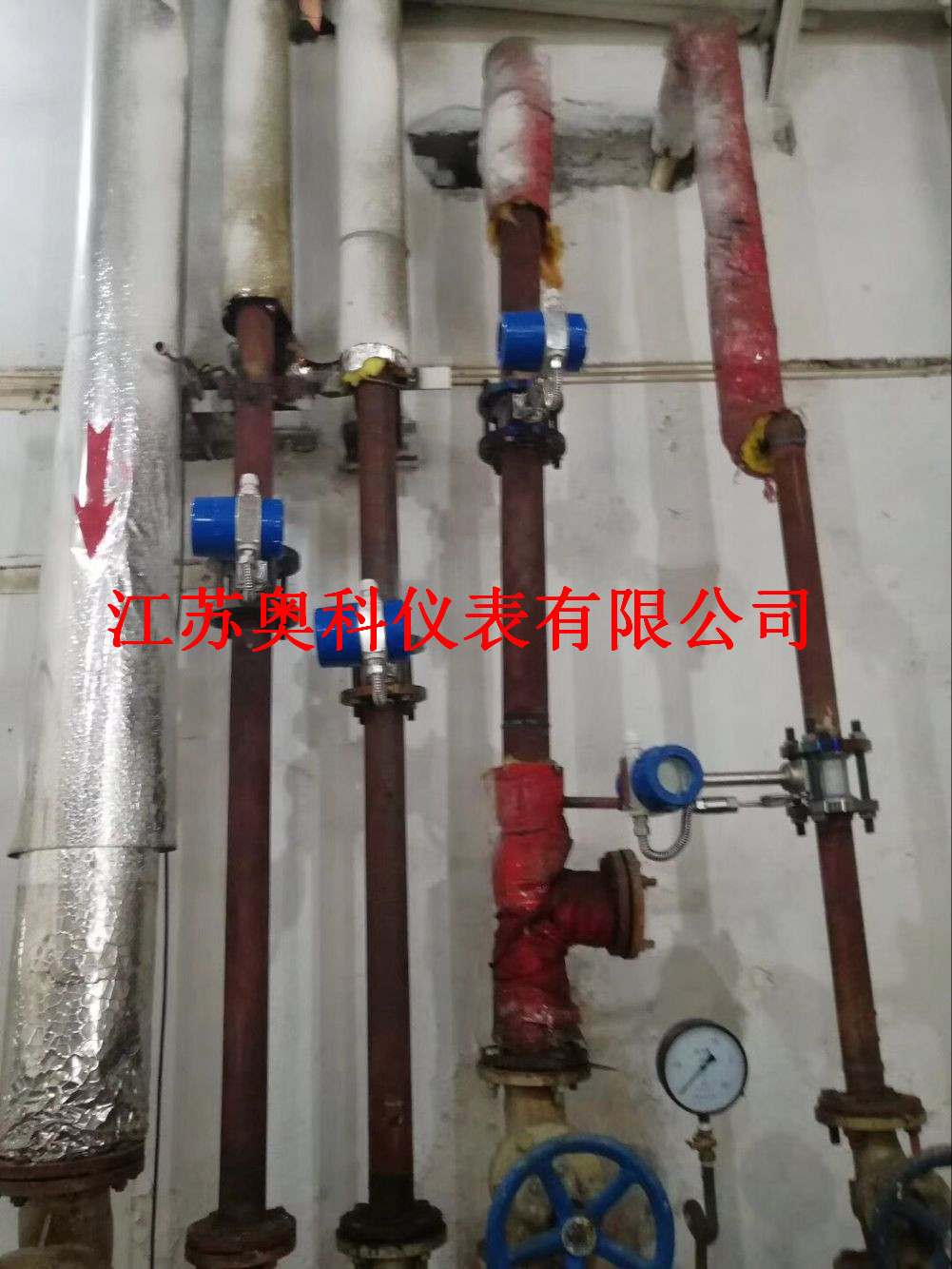

5. 儀表在在管道上可以水平、垂直或傾斜安裝。

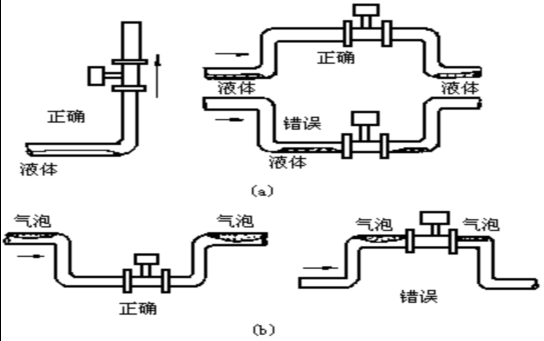

6. 測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動，如圖（四）a所示

7. 測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處。

如圖（二）b所示

圖二

測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。

江蘇奧科儀表專注儀器儀表10余年，如遇到其他流量的問題，可隨時與江蘇奧科儀表工作人員聯系，我們會第一時間為您做出解答。
